Sử dụng thang máy đã lâu nhưng có bao giờ bạn đặt câu hỏi rằng thang máy được cấu tạo như thế nào chưa? Trong bài viết này, Thang Máy Atlantic sẽ tổng hợp 11 bộ phận quan trọng trong thang máy gia đình, cùng theo dõi nhé!
1. Hố thang máy gia đình
Hố thang máy là phần giếng thang bao gồm hố pit nằm dưới mặt sàn (ở dưới tầng thấp nhất) lên tới đỉnh giếng thang (tính theo chiều dọc).
Hố thang sẽ ảnh hưởng đến kích thích và hình dáng thang máy. Để xây dựng thang máy gia đình theo kích thước phù hợp thì hố thang cũng cần tuân thủ theo kích thước cabin. Bạn cần lưu ý nếu không xây dựng hố thang đúng kỹ thuật sẽ ảnh hưởng đến quá trình vận hành thang máy sau này.

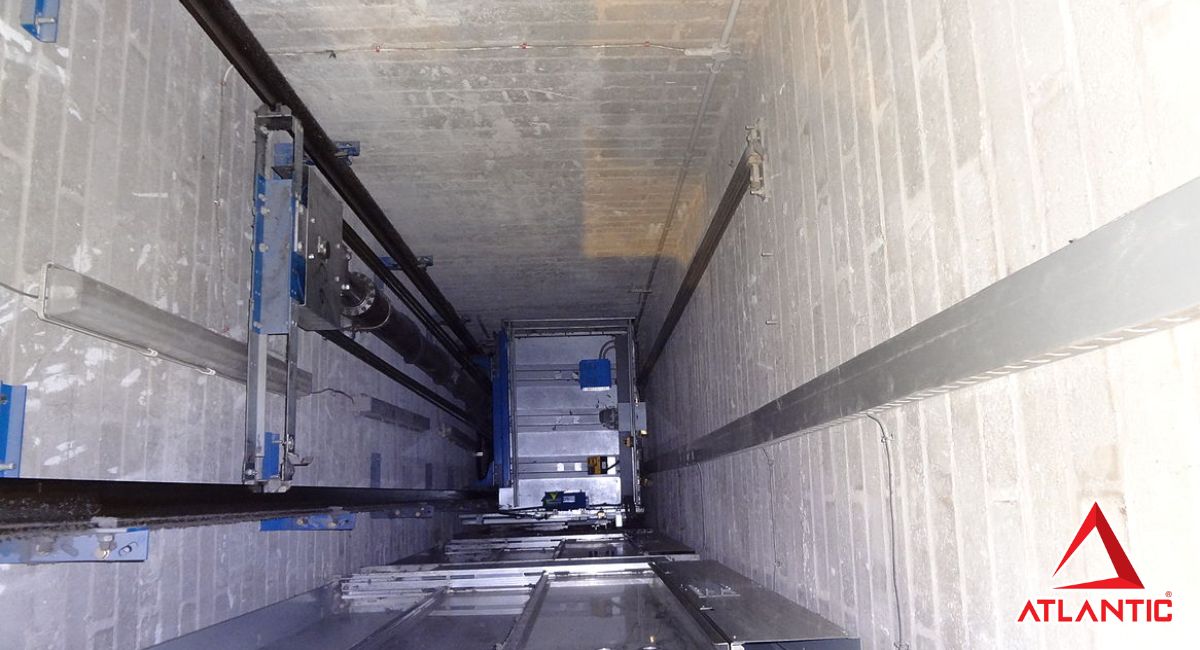

Hình ảnh minh hoạ hố thang máy gia đình
Ngoài ra, nếu gia chủ muốn tiết kiệm diện tích lắp đặt thì có thể lựa chọn thang máy không hố pit ở các đơn vị cung cấp uy tín và chuyên môn cao để tiết kiệm chi phí cũng như tối ưu được không gian.
>> Đơn vị cung cấp thang máy không hố pit chất lượng tốt
2. Hệ thống cứu hộ tự động trong thang máy gia đình
Hệ thống cứu hộ tự động trong thang máy gia đình hay còn gọi là hệ thống cứu hộ ARD giúp người sử dụng thang máy có thể thoát ra ngoài khi thang máy gặp lỗi sự cố mất điện.
Hệ thống gồm có 2 bộ phận chính đó là hệ thống bo mạch và nguồn ắc quy dự trữ điện. Khi thang máy mất điện, hệ thống cứu hộ sẽ đưa cabin xuống tầng gần nhất và mở cửa ra để người bên trong thoát ra ngoài an toàn.
3. Phòng máy của thang máy gia đình
Phòng máy thang máy hay còn gọi là phòng kỹ thuật nằm ở trên đỉnh hố thang. Bên trong phòng máy chứa nhiều thiết bị quan trọng như máy kéo, tủ điều khiển, thiết bị khống chế vượt tốc và bộ lưu điện.
Nên chọn kích thước phòng máy bằng kích thước hố thang. Ngoài ra có thể chọn kích thước phòng máy rộng hơn bởi vì sẽ có nhiều không gian để đặt tủ phòng máy, thiết bị dễ dàng thoát nhiệt và đội ngũ chuyên gia dễ bảo trì, sửa chữa.
4. Ray dẫn hướng thang máy gia đình
Ray dẫn hướng thang máy gia đình là thiết bị có vai trò định hướng chiều dịch chuyển cho đối trọng hoặc cabin thang máy. Tùy vào mục đích sử dụng mà bạn có thể chọn ray thép đúc hoặc tôn uốn để cho phù hợp với gia đình.
Chức năng chính của ray đó là dẫn hướng thang máy. Nếu động cơ đặt trên đỉnh ray thì sẽ có chức năng đỡ máy, ngoài ra trong một số trường hợp khác ray dẫn còn giúp cho cabin không bị rơi tự do đảm bảo an toàn khi sử dụng.
5. Đối trọng thang máy gia đình
Đối trọng thang máy gia đình là thiết bị dùng để cân bằng trọng lượng với cabin. Bộ phận này chính là khối nặng được treo trên đầu cáp để tạo lực ma sát giữa rãnh cáp của puly và cáp tải.
Đối trọng có cấu tạo chính gồm có như rail dẫn hướng, khung đối trọng, cục đối trọng và shoe dẫn hướng. Đối trọng ngoài giúp cân bằng cabin thang máy thì còn giúp việc nâng tải trở nên dễ dàng hơn, đảm bảo thang máy hoạt động an toàn, trơn tru, giúp cải thiện hiệu suất làm việc của motor và tăng tuổi thọ của cáp tải.
6. Hệ thống cabin/sàn nâng thang máy gia đình
Hệ thống cabin/sàn nâng trong thang máy gia đình được cấu tạo từ nhiều bộ phận khác nhau như khung, sàn, vách,... Tùy vào nhu cầu, ngân sách mà gia chủ có thể lựa chọn hệ thống cabin hoặc hệ thống sàn nâng:
Thang máy sàn nâng dựa vào hoạt động của hệ thống động cơ để người sử dụng bên trong di chuyển thông qua sàn thang chữ L. Mặt sàn sẽ được sử dụng vật liệu chống trơn trượt và nhiều hoạ tiết thẩm mỹ.
Hình ảnh minh hoạ cửa tầng thang máy gia đình
Buồng cabin là không gian chứa người và hàng hoá bên trong. Gồm có các bộ phận chính như khung chịu lực, vách, sàn, tay vịnh, bảng điều khiển,...Ngoài ra, buồngcabin được thiết kế nhiều phong cách và làm từ nhiều vật liệu khác nhau giúp tăng vẻ đẹp cho ngôi nhà.
7. Hệ thống phanh cơ khí ở thang máy gia đình
Hệ thống phanh cơ khí hay còn gọi là thắng cơ, đây là một bộ phận quan trọng trong thang máy gia đình, nó đóng vai trò dừng khẩn cấp cabin khi xảy ra một số sự cố:
Phanh sẽ bám vào rail trong trường hợp thang máy chạy quá tốc độ cho phép, ngăn ngừa tình trạng rơi tự do hoặc đứt cáp.
Trong trường hợp mất điện đột ngột, hệ thống phanh cơ khí sẽ giữ cabin thang máy tại vị trí hiện tại và tránh thang rơi tự do.
8. Cáp tải thang máy gia đình
Cáp tải thang máy gia đình là bộ phận dùng để nâng hạ cabin và đối trọng thang máy. Bởi phải chịu một lực tải vô cùng lớn nên cáp tải thường sẽ được làm bằng vật liệu chắc chắn, bền bỉ, không gỉ sét và có độ bền cao.

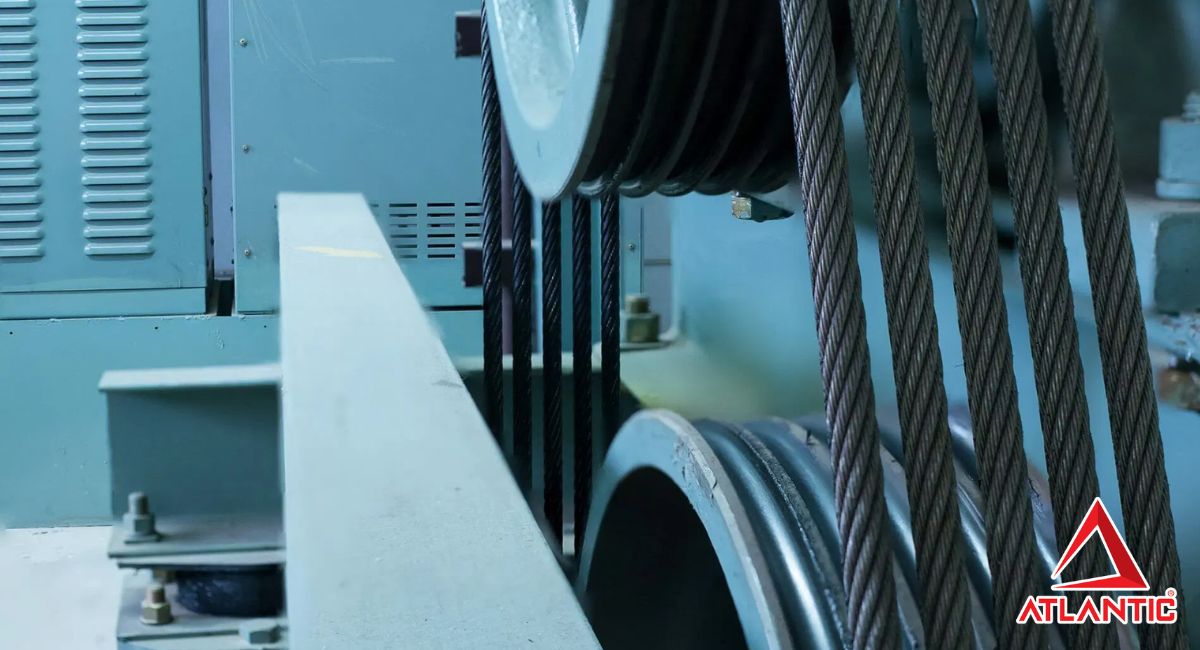

Hình ảnh minh hoạ cáp tải thang máy gia đình
Mỗi sợi dây cáp tải sẽ có kích thước từ 8mm, 12mm, 14mm,... Tùy vào nhu cầu và cấu trúc công trình thì số lượng cáp tải hoặc kích thước cáp tải sẽ khác nhau. Trong quá trình sử dụng thang máy bạn cũng cần lưu ý cần phải bảo dưỡng, kiểm tra cáp tải định kỳ để dây cáp luôn trong tình trạng chắc chắn nhằm đảm bảo an toàn cho người thân trong gia đình.
>>Đơn vị bảo trì thang máy uy tín tại TP.HCM
9. Hệ thống giảm chấn ở thang máy gia đình
Hệ thống giảm chấn ở thang máy gia đình là bộ phận cực kỳ quan trọng trong hệ thống an toàn thang máy. Thiết bị giảm chấn được đặt bên dưới hố thang giúp giảm lực quán tính của thang nếu xảy ra sự cố, mang lại an toàn cho người bên trong.
Giảm chấn thang máy gia đình có 2 loại đó là giảm chấn cao su và giảm chấn thủy lực. Tuy mỗi loại có cấu tạo khác nhau nhưng đều giúp bảo vệ cabin và người dùng khỏi những lỗi sự cố thang máy.
10. Cửa tầng thang máy gia đình
Cửa tầng thang máy gia đình là loại cửa được gắn ở phía bên ngoài cửa cabin ở mỗi tầng, nhằm mục đích che giếng thang, giảm lo lắng và đảm bảo an toàn cho người sử dụng. Cửa tầng sẽ mở đồng thời cùng cửa cabin thang máy để người bên trong và bên ngoài sẽ dễ dàng di chuyển.

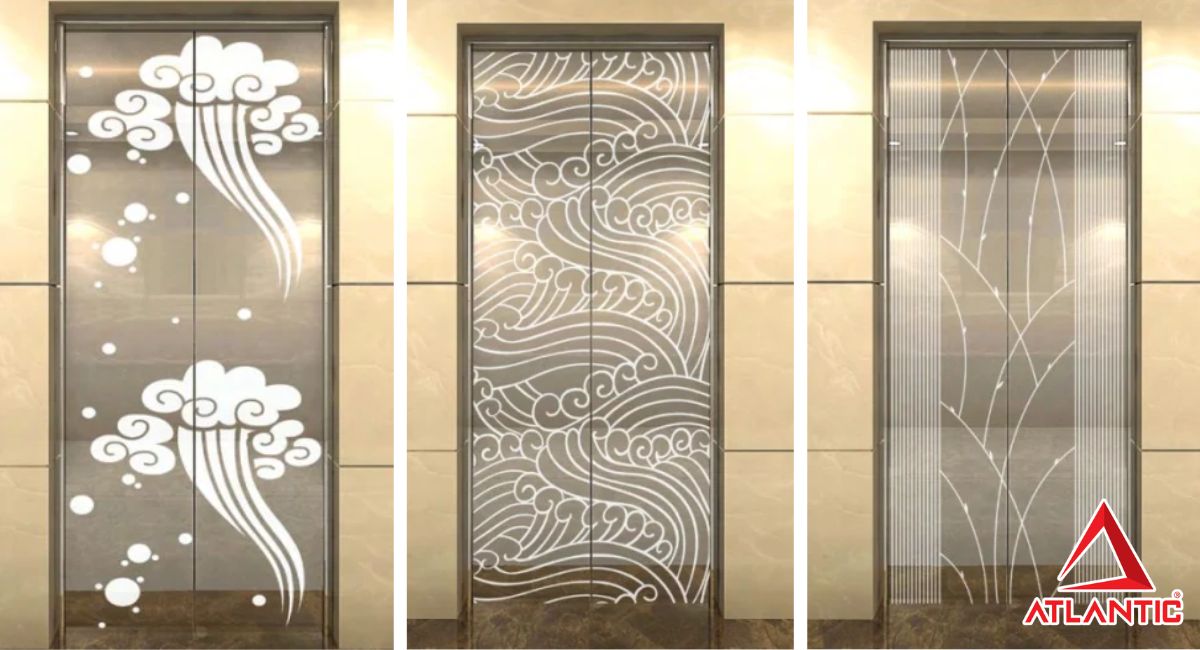

Hình ảnh minh hoạ cửa tầng thang máy
Cửa tầng thang máy gồm có 4 bộ phận quan trọng như cánh cửa cabin, hệ thống truyền động cửa, khung bao cửa và Photocell. Ngoài đảm bảo an toàn cho người dùng thì cửa tầng còn mang lại tính thẩm mỹ và tiện lợi khi sử dụng.
11. Hệ thống điều khiển thang máy gia đình
Hệ thống điều khiển thang máy gia đình là hệ thống điện tử quản lý toàn bộ hoạt động cả thang máy. Nó có nhiệm vụ điều khiển, kiểm soát các hoạt động của thiết bị như đóng/mở cửa tầng, nhận biết và xử lý tín hiệu, bộ điều khiển trung tâm,...Ngoài ra, hệ thống còn giúp điều chỉnh tốc độ, hướng di chuyển và điểm dừng của cabin để đảm bảo thang hoạt động êm ái, trơn tru, an toàn và mang lại hiệu suất tốt nhất.
Trên đây là những thông tin chi tiết về 11 bộ phận quan trọng của thang máy gia đình. Nếu như bạn còn thắc mắc về sản phẩm, đừng ngần ngại, hãy liên hệ ngay đến Thang máy Atlantic qua số hotline 0915 124 134 để được tư vấn trực tiếp.
