Thang máy đã trở thành thiết bị không thể thiếu trong công trình hiện đại. Nó không chỉ đơn thuần là một phương tiện di chuyển nhanh chóng, an toàn mà còn mang lại giá trị thẩm mỹ cao. Bạn có thắc mắc thang máy sẽ có cấu tạo và nguyên lý hoạt động như thế nào hay chưa? Thang Máy Atlantic sẽ chia sẻ chi tiết cấu tạo và nguyên lý hoạt động của thang máy điều này ở phần nội dung dưới đây.
1. Chi tiết về cấu tạo thang máy
1.1 Chi tiết cấu tạo thang máy có phòng máy

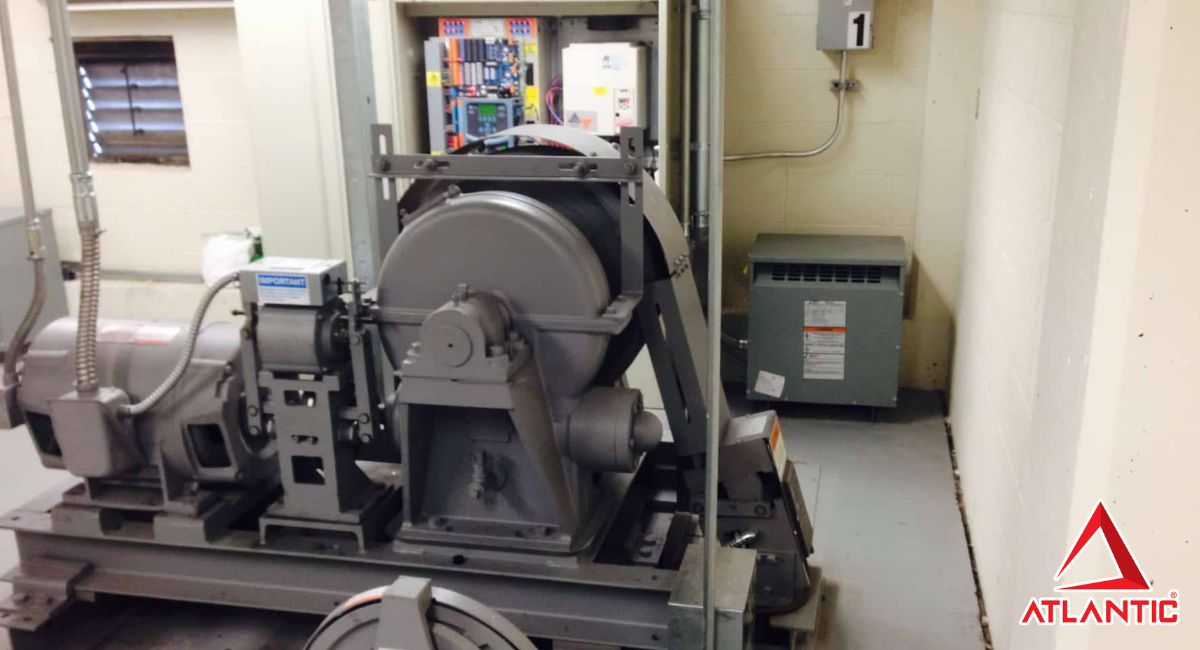

Hình ảnh minh hoạ phòng máy thang máy có phòng máy
Thang máy có phòng máy là loại thang được vận hành có phòng máy đặt trên đỉnh trong đó có máy kéo và tủ điện. Khi lắp đặt phòng máy sẽ giúp quá trình bảo dưỡng, sửa chữa trở nên dễ dàng hơn. Nhưng loại thang này sẽ không phù hợp với những công trình bị hạn chế chiều cao và diện tích nhỏ. Dưới đây là bảng cấu tạo và chức năng chi tiết của thang máy:
| STT | CẤU TẠO | CHỨC NĂNG |
| 1 | Bộ giảm chấn | Giúp giảm tốc và dừng thang máy khi thang chạy quá tốc độ cho phép |
| 2 | Cabin | Khoảng không gian chứa người sử dụng và hàng hoá |
| 3 | Khung cabin | Khung đỡ cabin |
| 4 | Xích bù trừ | Xích bù trừ khối lượng cáp tải |
| 5 | Tủ điều khiển | Tủ điều khiển mọi hoạt động của thang máy |
| 6 | Đối trọng | Cân bằng khối lượng cabin |
| 7 | Bộ chống quá tốc | Phát hiện thang máy hoạt động quá tốc độ cho phép |
| 8 | Cáp bộ chống quá tốc | Kích hoạt thắng cơ, giảm tốc |
| 9 | Puly căng cáp của bộ chống quá tốc | Tạo độ căng phù hợp cho cáp của bộ chống quá tốc |
| 10 | Ray dẫn hướng | Ray điều chỉnh hướng cho cabin và đối trọng theo chiều thẳng đứng |
| 11 | Shoe dẫn hướng | Thiết bị dẫn hướng cho cabin và đối trọng theo chiều ray dẫn hướng |
| 12 | Cáp tải | Cáp nối cabin và đối trọng để truyền lực dẫn động cả máy kéo đến cả cabin lẫn đối trọng |
| 13 | Bộ truyền cửa tầng | Thiết bị mở và đóng cửa tầng |
| 14 | Bộ báo tải | Thiết bị xác định tải trọng cabin |
| 15 | Thắng cơ | Thiết bị dừng cabin khi bộ chống quá tốc được kích hoạt |
| 16 | Puli treo cabin | Puli treo cabin và đối trọng bằng cáp tải |
| 17 | Máy kéo | Di chuyển cabin bằng cáp tải |
| 18 | Cáp hành trình | Cáp cung cấp tín hiệu cũng như nguồn điện cho cabin |
Bảng chi tiết 18 bộ phận cấu tạo nên thang máy có phòng máy
1.2 Chi tiết cấu tạo thang máy không phòng máy
Khi lắp đặt thang máy không có phòng máy sẽ giúp tối ưu không gian và tiết kiệm diện tích. Tuy nhiên việc bảo trì, bảo dưỡng thang sẽ gặp khó khăn hơn so với thang máy có phòng máy. Dưới đây là bảng cấu tạo và chức năng chi tiết:
| STT | CẤU TẠO | CHỨC NĂNG |
| 1 | Bộ giảm chấn | Giúp giảm tốc và dừng thang máy khi thang chạy quá tốc độ cho phép |
| 2 | Cabin | Khoảng không gian chứa người sử dụng và hàng hoá |
| 3 | Khung cabin | Khung đỡ cabin |
| 4 | Xích bù trừ | Xích bù trừ khối lượng cáp tải |
| 5 | Tủ điều khiển | Tủ điều khiển mọi hoạt động của thang máy |
| 6 | Đối trọng | Cân bằng khối lượng cabin |
| 7 | Bộ chống quá vận tốc | Phát hiện thang máy hoạt động quá tốc độ cho phép |
| 8 | Cáp bộ chống quá tốc | Kích hoạt thắng cơ, giảm tốc |
| 9 | Puly căng cáp của bộ chống quá tốc | Tạo độ căng phù hợp cho cáp của bộ chống quá tốc |
| 10 | Ray dẫn hướng | Ray điều chỉnh hướng cho cabin và đối trọng theo chiều thẳng đứng |
| 11 | Shoe hướng dẫn | Thiết bị dẫn hướng cho cabin và đối trọng theo chiều ray dẫn hướng |
| 12 | Cáp tải | Cáp nối cabin và đối trọng để truyền lực dẫn động cả máy kéo đến cả cabin lẫn đối trọng |
| 13 | Hộp vận hành HIP | Thiết bị được lắp đặt ở tầng trên cùng để vận hành cabin trong quá trình bảo trì, bảo dưỡng |
| 14 | Bộ truyền cửa tầng | Thiết bị mở và đóng cửa tầng |
| 15 | Bộ báo tải | Thiết bị xác định tải trọng cain |
| 16 | Thắng cơ | Thiết bị dừng cabin khi bộ chống quá tốc được kích hoạt |
| 17 | Puli treo cabin | Puli treo cabin và đối trọng bằng cáp tải |
| 18 | Máy kéo | Di chuyển cabin bằng cáp tải |
| 19 | Cáp hành trình | Cáp cung cấp tín hiệu cũng như nguồn điện cho cabin |
Bảng chi tiết 19 bộ phận cấu tạo nên thang máy không phòng máy
Hình ảnh minh hoạ so sánh thang máy không phòng máy và thang máy có phòng máy
2. Nguyên lý hoạt động của thang máy
2.1 Nguyên lý vận hành sử dụng thang máy
Ấn nút gọi tầng trên bảng điều khiển phía bên ngoài của tầng rồi chờ thang máy di chuyển đến.
Khi vào cabin cần chờ tất cả mọi người bước vào, trong lúc đó bạn có thể ấn nút giữ cửa thang. Nếu số lượng người hoặc hàng hoá quá tải cho phép thì thang máy sẽ hiện chuông báo quá tải.
Ấn nút gọi tầng để di chuyển đến vị trí bạn muốn. Bạn cần lưu ý trong bảng điều khiển để biết mình đang di chuyển theo chiều lên hay đang xuống.
Khi ra khỏi cabin cần di chuyển cẩn thận và nhanh chóng.
2.2 Nguyên lý hoạt động của thang máy khi mất điện
Khi xảy ra tình trạng mất điện hệ thống cứu hộ tự động ARD sẽ được kích hoạt, bạn không cần phải quá lo lắng trong trường hợp này. Hệ thống cứu hộ sẽ đưa bạn đến tầng gần nhất, sau đó cửa sẽ mở ra để bạn thoát ra bên ngoài. Sau khi khôi phục nguồn điện thang máy sẽ bắt đầu hoạt động lại bình thường.
3. Cách hoạt động thang máy hiệu quả, an toàn?
Để quá trình sử dụng thang máy trở nên hiệu quả, an toàn thì bạn nên lưu ý những điều sau:
- Kiểm tra 1 lượt tất cả các bộ phận thang máy sau khi lắp đặt và ngay cả sau khi bảo trì.
- Cần tuân thủ thời gian bảo dưỡng và nâng cấp thang máy. Khi hết hợp đồng bảo trì cần tái ký kết với những đơn vị uy tín để duy trì hoạt động thang.
- Khi thang máy đang báo lỗi hay phát ra tiếng động lạ bạn không nên sử dụng thang máy mà hãy liên hệ tới đội ngũ chuyên gia kỹ thuật để được hỗ trợ.
- Không được tự ý sửa chữa thang máy khi không có sự hướng dẫn của đội ngũ kỹ thuật.
- Không được vận chuyển dụng cụ sắc nhọn hay chất liệu dễ cháy nổ khi vận hành thang máy.
- Trong quá trình sử dụng thang máy cần phải tuân thủ các quy định để đảm bảo an toàn cho bản thân và những người xung quanh.
Trên đây là tổng hợp tất cả những thông tin chi tiết về cấu tạo và nguyên lý hoạt động của thang máy mà Thang Máy Atlantic muốn chia sẻ đến với nhiều khách hàng. Nếu bạn còn bất kỳ thắc mắc nào, đừng ngần ngại, hãy liên hệ với chúng tôi qua số hotline 0915 124 134 để được tư vấn nhé.
Hình ảnh thực tế Thang máy Atlantic
